油罐橇裝式三點取樣設備(以下簡稱設備)是按照GB/T4756-1998《石油液體手工取樣法》及SH/T0635-1996《液體石油產品采樣法(半自動法)》要求而進行設計的，用以取代傳統手動取樣設備，滿足減少人工勞動強度以及人為差錯、實現自動化在線檢測及記錄等工作新要求。

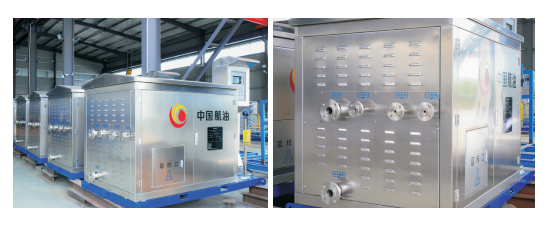

　　設備安放在油庫油罐罐根閥就近平臺上，其上、中、下三個法蘭(注：接入方向按照用戶現場安裝實際先行確定)取樣入口分別與立式油罐的浮動采樣管(注：其內部連接用戶負責)上層樣、中層樣和下層樣三個出口對應連接，每條采樣管道上有2個罐根閥(注：建議采用雙倍份，用戶自備)控制其開閉，可以同時接通一條至三條管道進行取樣循環及采樣作業;另一個底油抽取接口法蘭與底油抽取管路連接(該功能可選，下同)。

　　結構及工作原理

　　1、設備按循環及取樣、底油抽取和密度檢測三個功能進行模塊化結構設計，按需取舍各個功能結構模塊，實現設備的功能和結構按模塊化生產。

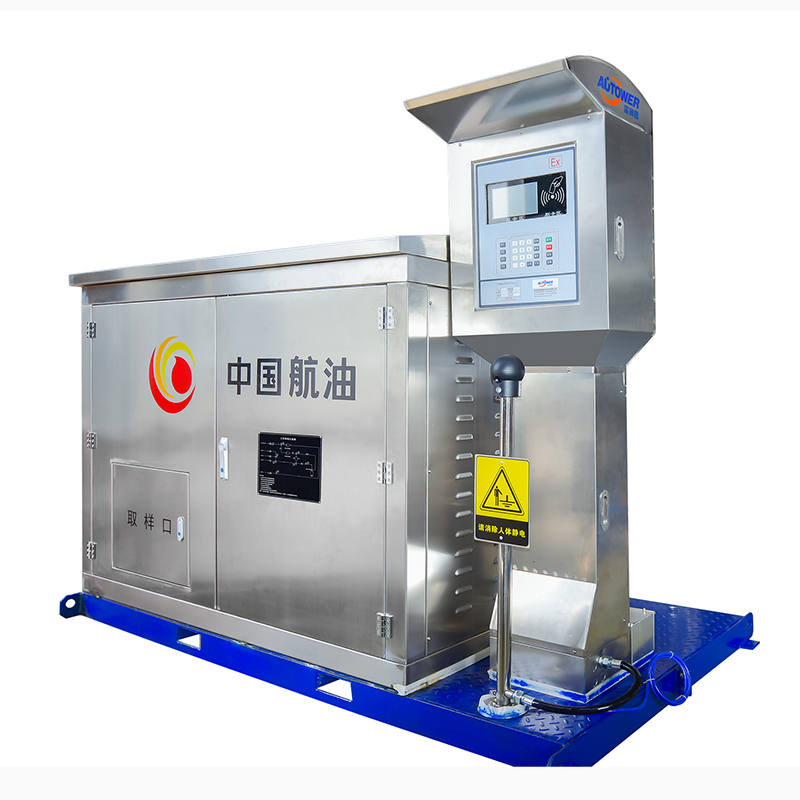

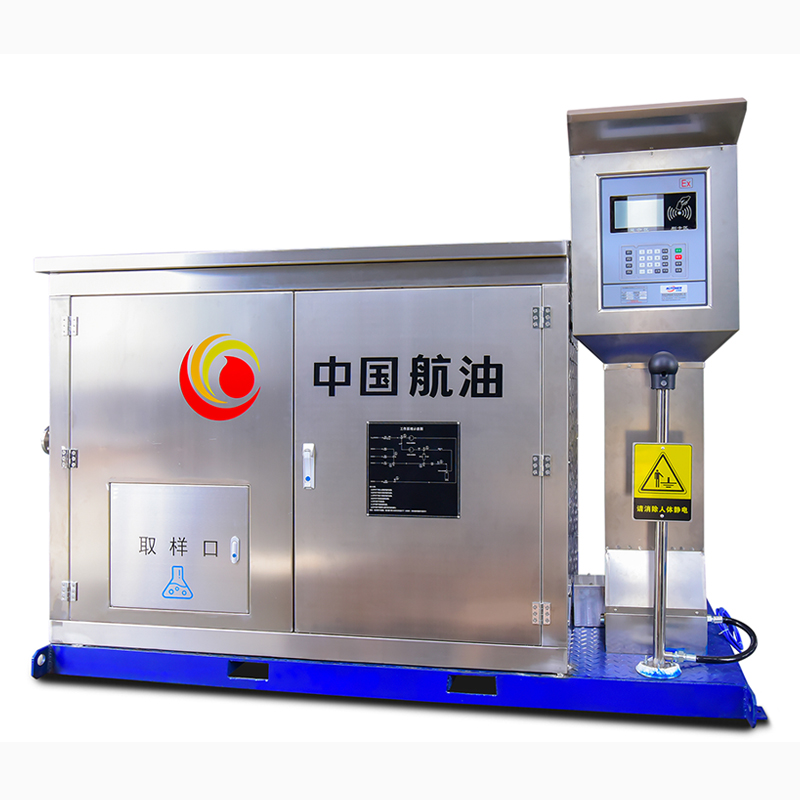

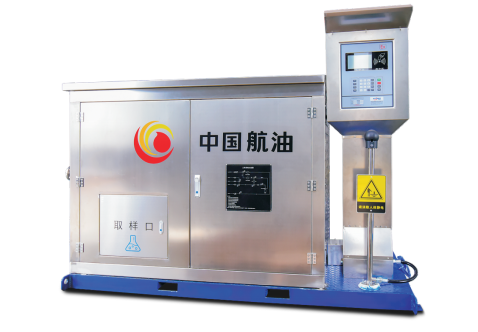

　　2、設備整體采用封閉框柜式結構，全不銹鋼材料制造，內部借鑒國外同類設備成熟的緊湊結構及人機工程設計方法。

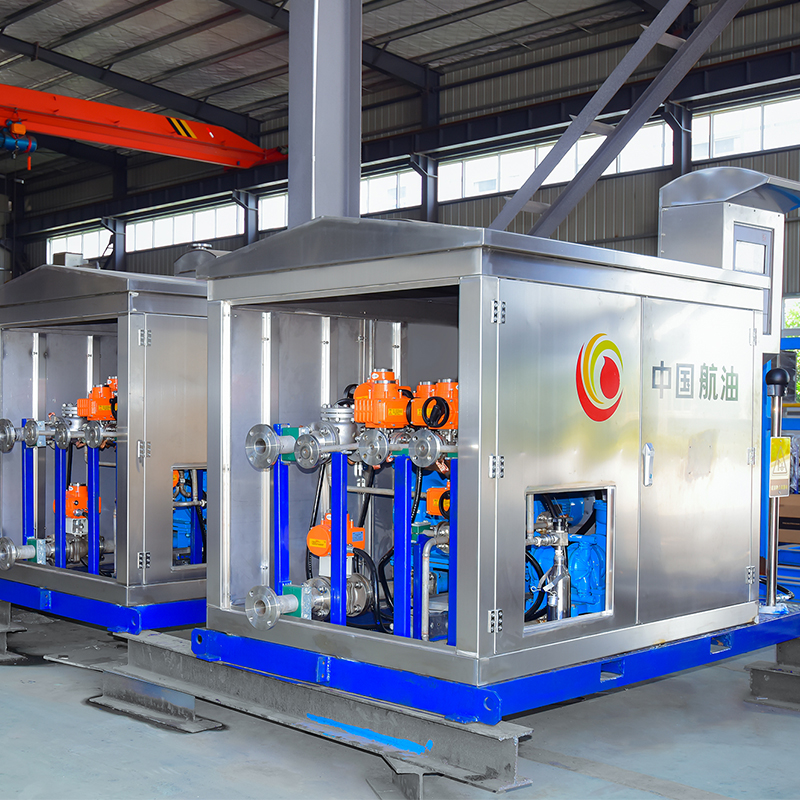

　　3、底油抽取隔膜泵及防爆電機、循環取樣隔膜泵及防爆電機、DN50法蘭連接的防爆電磁閥及管道、在線密度計、旋啟式單向閥等安裝在設備最底部;DN15防爆電動三通球閥、1L置換罐、取樣出口接頭等架裝在中部，防爆電源控制箱布置在左側，方便檢修及布線;頂部為礦用本安防爆型人機界面HMI防爆觸摸屏。

　　4 強電連接采用dII BT 4防爆電源控制箱，PLC控制系統及直流電源等封閉在柜內，通過防爆繞性管連接各個控制和執行元器件的電源及信號線，控制系統可按照用戶個性需求修改控制程序及報表格式。

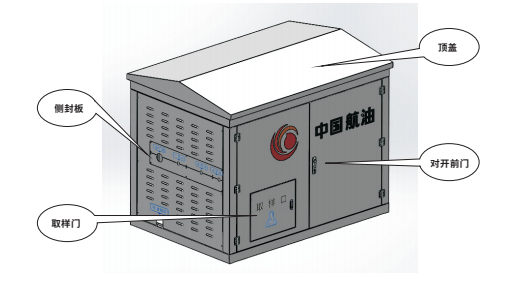

　　5 設備頂部不銹鋼防水頂蓋向后翻轉后，帶動防爆觸摸屏升起與頂板成45°角鎖定，便于可視交互觸摸操作，實現對系統的手動或自動模式控制。

　　6 設備前面下部采用180°開度對開合頁下柜門，方便泵源及管路系統的安裝、維護及檢查，上部斜頂面設靜電釋放按鈕。

　　7、打開右側下柜門，通過O形圈端面密封，采用螺紋連接的取樣接口可密閉旋入取樣容器，滿足取放最大2.5升各式容積取樣瓶的需要。

　　8、打開設備左側的對開合頁門，可以操作防爆控制柜上的電源開關。

　　9、打開設備后面的對開合頁門，可以在線讀取油品溫度和密度值，也可通過頂部的觸摸屏讀取相關密度信息。

　　10 操作觸摸屏，在自動取樣工作模式下，上中下循環及取樣等流程均由計算機系統自動控制，一鍵式操作分別實現上位循環及取樣、中位循環及取樣、下位循環及取樣等(軟件可擴展均樣采樣功能)三個工作狀態，即上中下三個取樣瓶分別放一次(均樣采樣只需放置一次取樣瓶)，工作狀態帶語音輔助報讀。

　　11 操作觸摸屏，在手動取樣工作模式下，單獨設置上中下循環、上中下取樣、底油抽取等所需的工作狀態。在該工作模式下，如果電動球閥故障，可通過手動操作相關電動球閥，任意收集所需容積的取樣樣品，滿足緊急情況下取樣的特殊需求。

　　12 (DN15)循環及取樣電動隔膜泵和(DN50)底油抽取電動隔膜泵在循環及取樣和底油抽取兩個工作模式下，受控制系統控制，得到所需的較小和較大兩種流量。

產品參數

　　1、工作環境：溫度——-20℃～50oC，濕度——不大于80%

　　2、工作介質：航空煤油(RP-3)

　　3、工作壓力：油泵揚程40m

　　4、工作流量：循環取樣油泵額定流量——0.768m3/h(12.8L/min)底油抽取油泵額定流量——9.72m3/h(162L/min)

　　5、置換罐容積：0.75升

　　6、底油抽取泵入口過濾精度：40um

　　7、工作電源：電壓——380V/50HZ功率——1.5KW(僅循環及取樣功能)——4KW(循環及取樣+底油抽取功能)

　　8、密度計(可選)量程：0.5-2.5g/cc

　　9、密度計(可選)精度：±0.001g/cc

　　10、整機質量：約300kg(僅循環及取樣功能)，約340kg(循環及取樣功能+底油抽取功能)

產品特點

　　1、設備能準確控制油泵采樣循環運行時間，分別得到上、中、下三層定量的采樣循環油量;設備能準確控制取樣電磁閥開閉時間，自動得到所需容積的取樣樣品，特殊情況下，也可手動控制設備的取樣電磁閥，得到各種容積的取樣樣品。

　　2、設備能準確控制油泵運行時間，實現油罐質量檢查罐的底油抽取(該功能可選，下同)。

　　3、設備能在線測量并顯示采樣油品密度、溫度，用于油罐油品分析(該功能可選，下同)。

　　4、設備具有工作原理符合國家最新標準，性能可靠，取樣簡便，觀察容易，控制精度高，功能擴展性強(如擴展頂層樣、底層樣、均樣多點采樣)等特點，是一臺液體石油產品油庫內立式油罐用橇裝式三點取樣專用設備。

注意事項

　　1、取樣方法嚴格按照GB/T4756-1998《石油液體手工取樣法》及SH/T0635-1996《液體石油產品采樣法(半自動法)》要求執行;

　　2、設備應按EXdIIBT4要求連接防爆電氣接線，并對設備進行可靠的導靜電接地，接地電阻不大于4Ω;

　　3、取樣完成后，取樣油嘴用堵頭堵住防止污染;

　　4、循環運行定量由泵工作時間控制，出廠時加以標定，并可以通過控制系統修正;

　　5、操作設備及采樣前應通過靜電釋放鈕做好設備及采樣杯等的導靜電接地，消除
