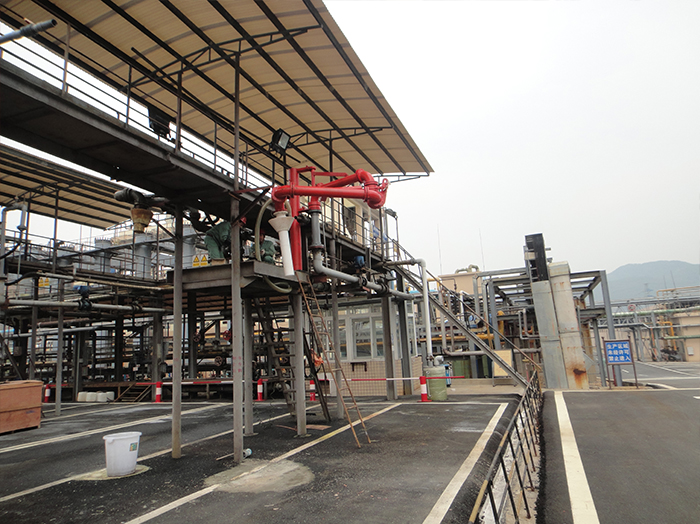

裝卸車鶴管，又稱液體裝卸臂，由旋轉接頭、內臂、外臂、垂管(主要陸用)、三維接頭(主要船用)，平衡器、控制系統等部件組成，主要用于汽車槽車、火車槽車或槽船裝卸液體介質的裝卸設備。

　　裝卸車鶴管特點：

　　相比老式的軟管連接，鶴管采用硬連接方式，加上緊急脫離等安全裝置，可以有效防止爆管、斷裂等情況的發生，具有很高的安全性;

　　旋轉接頭采用德國先進雙輥道工藝，360度轉向輕便，安全無滲漏，維護保養方便;

　　操作靈活，隨遇平衡的彈簧缸平衡器使得裝卸臂操作輕便、省力，單人即可完成管道與槽車的連接，輕松控制裝卸過程;

　　根據客戶裝卸范圍要求定制尺寸，裝卸過程中，在槽車正常移動范圍內與槽車隨動;

　　管道根據不同的液體介質采用碳鋼、不銹鋼、鋁合金等材料，使用壽命長;

　　管道可以襯四氟及加裝裝伴熱裝置，可以輸送多種特殊液體介質，如鹽酸、瀝青、原油等;

　　采用密閉裝卸操作方式，可減少介質的揮發，減輕對環境的污染;

　　裝卸車鶴管分類：

　　1、按使用場景分為：陸用液體裝卸臂、船用液體裝卸臂、汽車鶴管、火車鶴管等

　　2、按裝卸形式分為：頂部裝卸鶴管、底部裝卸鶴管、敞開裝卸鶴管、密閉裝卸鶴管等

　　3、按輸送介質分為：汽柴油鶴管、甲醇鶴管、乙醇鶴管、液氯鶴管、液氨鶴管、原油鶴管等

　　裝卸車鶴管基本參數：

　　公稱壓力：CL150、CL300或PN2.5、PN6、PN10、PN16、PN25、PN40、PN63

　　設計溫度：-196℃~ 250℃

　　公稱尺寸：DN50、DN80、DN100、DN150、DN200、DN250、DN300、DN350、DN400、DN500。

　　裝卸車鶴管主要組成部分及配件：

　　立柱：起支撐作用，承受臂展開時的翻轉力矩

　　旋轉接頭：由轉動件及密封件等組成，主要用于連接液體裝卸臂的不同組件作相對旋轉的并能承受荷載的部件

　　內臂：用于連接輸送管道，并與外臂連接的部件

　　外臂：可在水平面和垂直面的范圍內轉動，主要用于裝卸臂同槽車、槽船調整對接工作位置的部件

　　平衡器：用于平衡外臂轉動力矩的部件

　　垂管：能與槽車、槽船罐口連接或插入槽罐口的管件

　　復位鎖緊裝置：在裝卸臂不工作情況下，將臂復位至棧臺并予以鎖定。一是為了減小臂占用空間，二是為了安全，比如刮大風等情況下不至于損傷臂，敞開式頂部裝卸臂的外臂上設置有外臂鎖緊裝置，當臂展開就位后鎖緊外臂從而避免了在灌裝時由于外臂的振動可能會與槽車罐口發生磕碰而產生的不安全因素。

　　導靜電裝置：是為了消除裝卸過程中可能產生的靜電，同時也是為了防止靜電對旋轉接頭所造成的危害。保證了鶴管的使用性能及用戶現場的安全性。

　　真空短路裝置：用于流體裝卸完畢，接通管內與管外，便于放空管內殘存液體的一種裝置，保證了管線內不留殘余液，減少了用戶現場污染程度，同時也增加了本產品再次操作的安全性、可靠性，特別是對于粘度較高流體，更能體現其優越性。

　　球閥、拉斷閥、干式閥等配件

　　密封帽：貼合罐口起密閉作用

　　鶴管相關問答

　　問題：鶴管能自己安裝么？要是不會怎么辦？

　　答案：鶴管一般都是在廠家裝好才發貨的，特殊的鶴管廠家都會指派技術人員進行現場的指導安裝工作，用戶只需提供吊車，人員的配合就可以了。

　　問題：鶴管有進口的么？

　　答案：有的，但是價格比國內的要貴，而且工藝也不一定就比國內的好，現在國內很多廠家的鶴管都做的遠比國外的要好。

　　問題：簡單了解鶴管的復位操縱

　　答案：鶴管是我們大家都了解的，那么對于它的復位操縱知識大家了解嗎，下面的內容連云港名揚石化設備制造有限公司將會具體的介紹，希望您能好好的掌握，這樣一來就是讓大家在使用的時候更加的簡單了。1、管線排凈，用氮?dú)庵脫Q，確保卸船臂已排空。2、松開連接爪。3、拆卸法蘭連接螺栓。4、裝回接頭出盲法蘭，并旋緊連接爪。5、收回接頭支腿。6、拔下汽車鶴管，鎖緊手柄上的止回栓。
